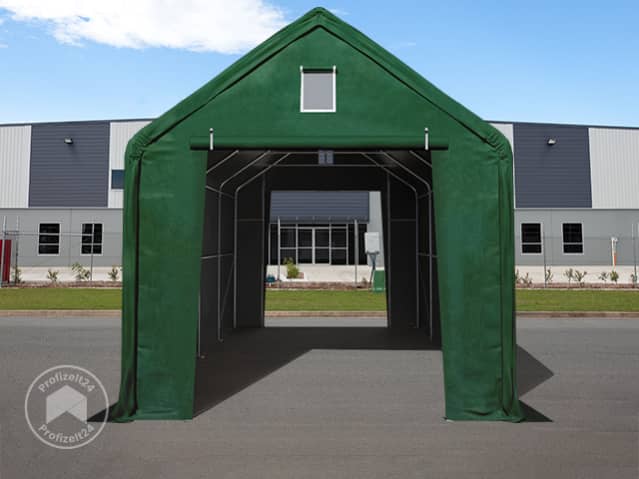

EVEREST Zelthalle – erstklassig!
Diese Zelthalle mit garantierter Statik ist allwettertauglich und kann das ganze Jahr hindurch eingesetzt werden. Sie zeichnet sich durch hervorragende Standsicherheit und hohe Beständigkeit aus. Erstklassige Materialien wie ein massives, feuerverzinktes Gestänge und eine hochwertige PVC-Plane sorgen dafür, dass Waren, Maschinen und Fahrzeuge sowohl im Sommer als auch im Winter witterungsgeschützt stehen. Ob als Lagerfläche oder als Werkstatt, diese große und extra stabile Zelthalle bietet viel Platz und stellt eine preiswerte, flexible Alternative zu Massivbauten dar. Auf Wunsch lassen sich auch maßgeschneiderte Zeltlösungen produzieren, kommen Sie hierfür einfach auf uns zu.
Unsere Zelthallen-Experten beraten Sie gerne unter der Telefonnummer +49 40 608727.
Qualitätsmerkmale
Starke Verbindung
extra starke Stahlrohre mit selbstsichernden Muttern verbolzt
zweidimensionales Profi- Planenspannsystem
für optimalen, festen Sitz der Plane. Ist wartungsarm und reduziert die Windanfälligkeit
PRIME Plane
extrem feinmaschiges Gewebenetz mit hoher Reißfestigkeit
Standsicher auf jedem Untergrund
mit den großen Standfüßen und der richtigen Verankerung
Details & Maße
Stammdaten
| Artikel-Nr.: | 48669 |
| Größe BxL ca.: | 5,0 x 10,0 m |
| Farbe: | dunkelgrün |
Materialien und Materialstärken
| Plane: | ca. 720 g/m²; 100 % PVC | |
| Ø Stahlrohre | ||
| vertikal: | ca. 50 mm | |
| horizontal: | ca. 42 mm | |
| Wandstärke Rohre | ||
| vertikal: | ca. | |
| horizontal: | ca. 1,2 mm | |
| Stahlverbinder | ||
| Ø : | ca. 50 mm | |
| Wandstärke: | ca. 1,5 mm | |
| Rohre Dachkonstruktion | ||
| Ø : | ca. 42 mm | |
| Wandstärke: | ca. 1,2 mm | |
Wetterfestigkeit
| Schneelast *5) : | ca. 18-35 kg/m² *5) |
| 100 % wasserdicht : | Ja |
| UV beständig : | Ja |
| UV - Schutzfaktor : | 80+ |
| Feuersicher : | Ja |
| Temperatur-Beständigkeit : | -30 bis +50 Grad Celsius |

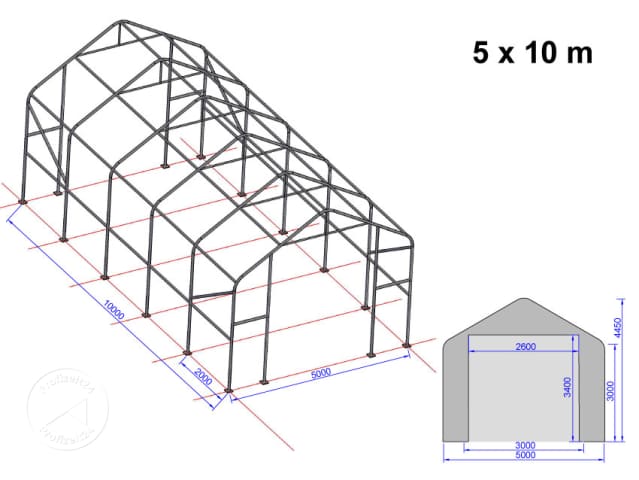

Produktmaße
| Breite : | ca. 5,00 m |
| Länge : | ca. 10,00 m |
| Traufhöhe : | ca. 3,00 m |
| Firsthöhe : | ca. 4,45 m |
| BxH Tor 1 : | ca. 3,0 x 3,4 m |
| BxH Tor 2 : | ca. 3,0 x 3,4 m |
Verpackungsdaten / -maße
| Anzahl Kartons : | 1 |
| Gesamt-Gewicht : | 649 kg |
Konstruktion
Die Konstruktion der EVEREST Zelthalle garantiert eine hohe Standsicherheit, auch bei starken Belastungen. Sie zeichnet sich durch ein erstklassiges feuerverzinktes, korrosionsfreies Stahl-Gestänge aus - mit 10 Jahren Garantie gegen Durchrostung. Dank der hohen Seiten bietet diese Halle ein max. Maß an nutzbarer Raumkapazität. Je nach Untergrund kann die EVEREST Zelthalle mit dem passenden Verankerungssystem sicher am Boden befestigt werden. An den Fußplatten befinden sich Ratschen zur Spannung der Dachplane über die Seiten hinweg. Alle Bauteile werden mit Flachrundschrauben und selbstsichernden Muttern fest und wartungsarm miteinander verbolzt. Die gesamte Konstruktion zeichnet sich durch eine hohe Beständigkeit aus.
Fakten
feuerverzinkte Stahlrohre
für besten Korrosionsschutz
doppelte Verbolzung
für hohe Standsicherheit
Wartungsarm
dank selbstsichernder Muttern und Profi-Spannsystem
optimale Verankerung
auf fast jeden Untergrund

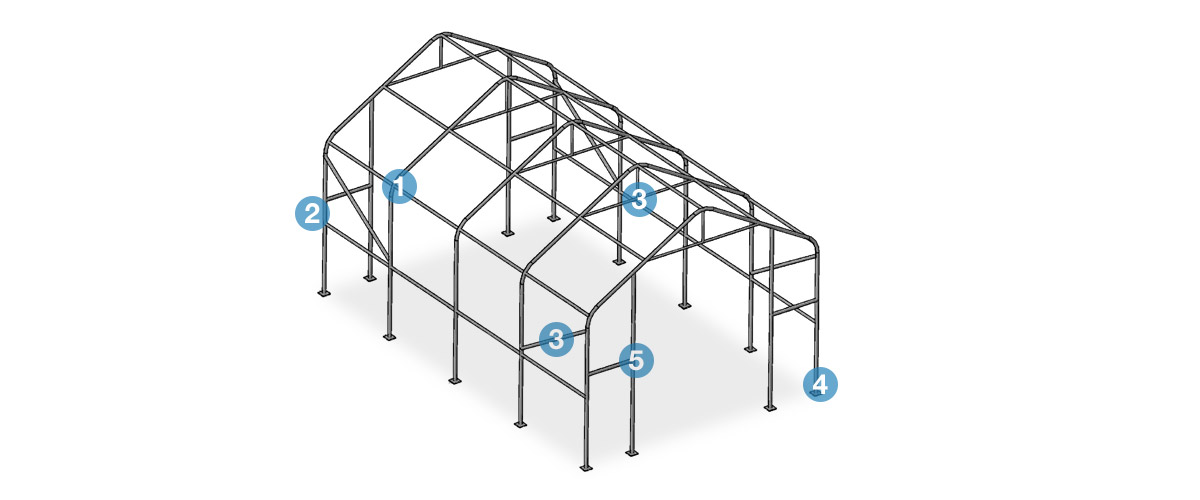

- 1:Feuerverzinktes Stahlgestänge - für eine hohe Beständigkeit
- 2:Doppelte Verbolzung - Eine sichere Verbindung.
- 3:Dach- und Seitenverstärkung - Stärke beweisen
- 4:Giebelwandverstärkung - noch besserer Schutz
- 5:Bodenverankerung - auf jedem Untergrund sicher befestigt!
Feuerverzinktes Stahlgestänge - für eine hohe Beständigkeit
Alle Stahlrohre sind feuerverzinkt nach DIN EN ISO 1461 und daher korrosionsgeschützt
10 Jahre Garantie gegen Durchrostung (Garantiebedingungen einsehen)
Materialstärken:
- Durchmesser: ca. 50 mm vertikal, ca. 42 mm horizontal
- Wandstärke: ca. 1,5 mm vertikal, ca. 1,2 mm horizontal
- Rohre Dachkonstruktion: ca. 42 mm Durchmesser, ca. 1,2 mm Wandstärke

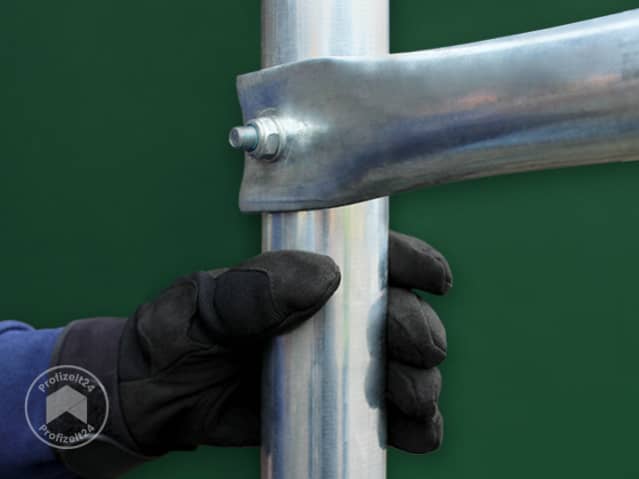

Doppelte Verbolzung - Eine sichere Verbindung.
Bei dieser stabilen Bolzen-Konstruktion werden alle vertikal verlaufenden Stangen mit einer durchgesteckten Verschraubung zweifach durchgeschraubt (doppelt gebolzt).
- unempfindlich und wartungsarm
- verstärkt die gesamte Konstruktion
- Verwendung von Flachrundschrauben mit selbstsichernden Muttern
- bei vertikal verlaufenden Stahlrohren M10 x 90 mm
- bei horizontal verlaufenden Stahlrohren M12 x 100 mm

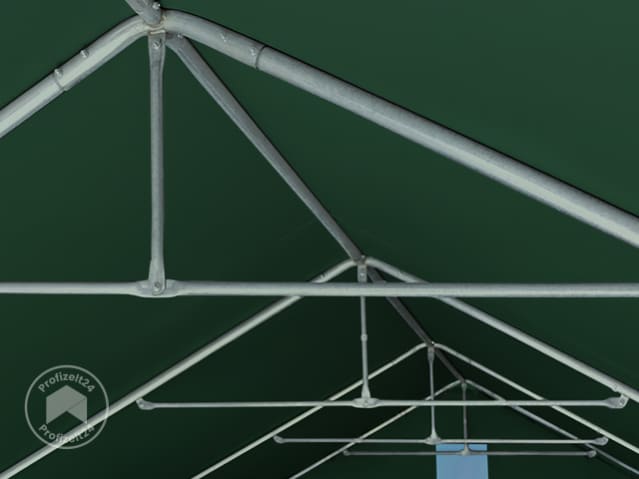

Dach- und Seitenverstärkung - Stärke beweisen
Der Einsatz von zusätzlich verstärkenden Stahlelementen im Dach und den Seitenflächen leitet witterungsbedingte Kräfte gezielt ab. Das macht diese Konstruktion besonders widerstandsfähig.
- Stahlrohr-Verstrebung zwischen den Dachsparren über die gesamte Dachlänge
- Einsatz einer Kehlbalkenstrebe mit First-Konnektor
- Diagonalstreben in den Ecken zur Verstärkung des Seitenrahmens
Giebelwandverstärkung - noch besserer Schutz
Auch die Giebelseiten bieten große Angriffsflächen für den Wind. Eine Aussteifung im Giebel trägt nicht nur zur zusätzlichen Gesamtstabilität bei, sondern bremst den frontal angreifenden Wind ab und schützt die Plane vor Beschädigungen.
Bodenverankerung - auf jedem Untergrund sicher befestigt!
Die Bodenverankerung kann je nach Untergrund gewählt werden und ist im Lieferumfang enthalten. Hierfür liegen der Lieferung entweder Betonanker (M12) oder massive, 1 m lange Erdnägel (M16) bei.
Ein Fundament zur Verankerung braucht nicht zwangsläufig gegeben sein.
- Die Halle wird, je nach Untergrund, mit 3 Hart- bzw. 3 Weichbodenankern pro Fuß am Boden befestigt
- Weichbodenverankerung über 100 cm lange massive Stahl-Nägel
- Hartbodenverankerung über 10 cm lange Beton-Dübel
Tipp: Für eine Befestigung auf schwimmend verlegten Pflastersteinen sollten Erdnägel zum Einsatz kommen.
Plane & Tore
Die 720 g/m² starke PRIME-Plane ist eine hochmodern und besonders robust - konzipiert für den Ganzjahreseinsatz bei extremen Umweltbedingungen. Sie besteht aus hochwertigem, gegossenem PVC, welches das integrierte und besonders feinmaschige Rasterinnengewebe komplett umschließt. Das macht die PRIME - Plane extrem strapazierfähig und nochmal 9 x reißfester als handelsübliche PVC - Planen - zertifiziert nach DIN EN ISO 527. Die PVC Plane zeichnet sich durch eine hohe Witterungs- und UV-Beständigigkeit aus und ist äußerst langlebig. Mit einer Temperaturbeständigkeit von +50 bis -30 °C, einem maximalen UV Schutz und der Brandschutz-Zertifizierung erweist sich die PRIME-Plane als zuverlässiger Schutz auch für den Einsatz im öffentlichen Bereich. Die glänzend glatte Optik ist besonders pflegeleicht und lässt sich problemlos reinigen.
Auf die geschlossene, korrekt montierte PVC-Plane werden 5 Jahre Garantie (Garantiebedingungen einsehen) gewährt.
Fakten
Langlebiges Material
Hohe Beständigkeit gegen UV-Licht und Umwelteinflüsse
fest gespannt
weniger windanfällig
100 % wasserdicht
dank verschweißter Nähte
Zertifizierter Lichtschutzfaktor von UV 80+
Schützt Lagergut optimal vor Sonnenstrahlung

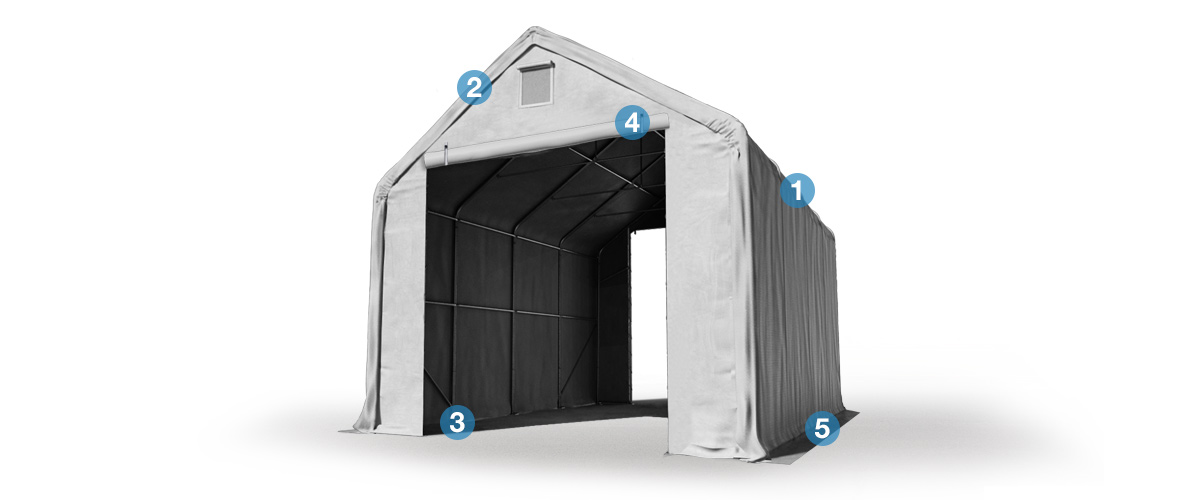

- 1:Dach- und Seitenplane - durchgehend 100 % wasserdicht
- 2:Feuersichere Plane
- 3:zweidimensionales Planenspannsystem - für optimale Stabilität und ein reduziertes Beschädigungsrisiko
- 4:Zwei Tore - für maximale Nutzungs-Freiheit.
- 5:XXL Bodenschürze - Der extra Schutz vor Nässe und Wind

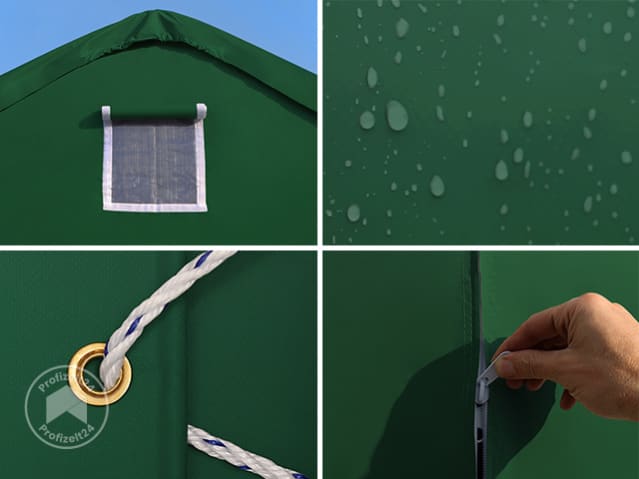

Dach- und Seitenplane - durchgehend 100 % wasserdicht
Die durchgehende Dach- und Seitenplane besteht aus einem Stück, hält die Konstruktion fest zusammen und ist somit ein wichtiger Bestandteil der Stabilität.
- alle Nähte verschweißt und nicht genäht
- Hochwertige, gegossene PVC-Plane mit dichtem Innengewebe - zertifiziert nach DIN EN ISO 527
- PVC-Material ist ca. 720 g/m² stark - vergleichbar mit einer LKW-Plane
- Temperaturtest bestanden für Temperaturen von -30 bis +50 Grad Celsius
- Hohe UV-Beständigkeit und hervorragender UV-Schutz
- Rostfreie Ösen aus Messing
Feuersichere Plane
Das als feuersicher zertifizierte PVC-Material entspricht der aktuellen Europäischen Norm:
Zertifikat - Nummer EN - 13501-1 *9)
Dieses Zertifikat wird in diesen Ländern akzeptiert und bevorzugt: D, F, GB, I, E, PL, RO, NL, GR, P, B, CZ, HR, A, BG, DK, SE, HU, SK, FIN, IRL, LT, LV, EST, L
Es ersetzt, wie vom Gesetzgeber gewünscht, ältere Normen:
- D – DIN 4102 – B1/B2
- I - UNI 8456
- F – M2
- DK, S, N – SIS 650082
- CH – BKZ 5.2

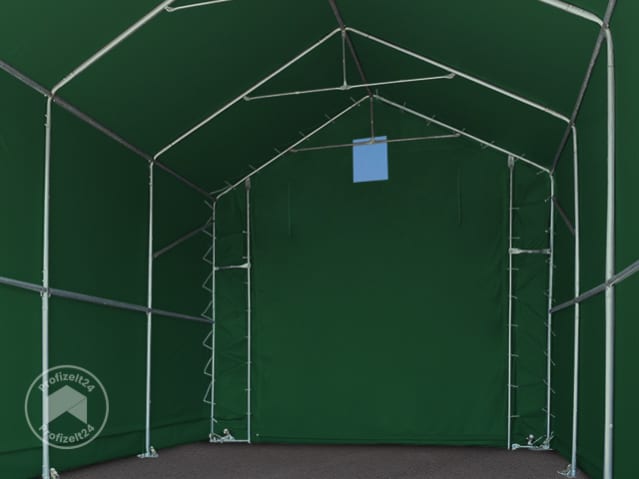

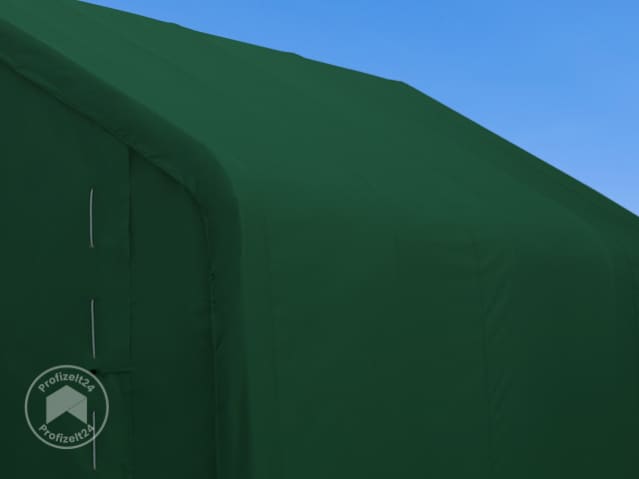

zweidimensionales Planenspannsystem - für optimale Stabilität und ein reduziertes Beschädigungsrisiko
Hier wird die Plane sowohl horizontal als auch vertikal stramm über die Zelt-Konstruktion gespannt und reduziert so das Planen-Beschädigungsrisiko durch Wind und Sturm.

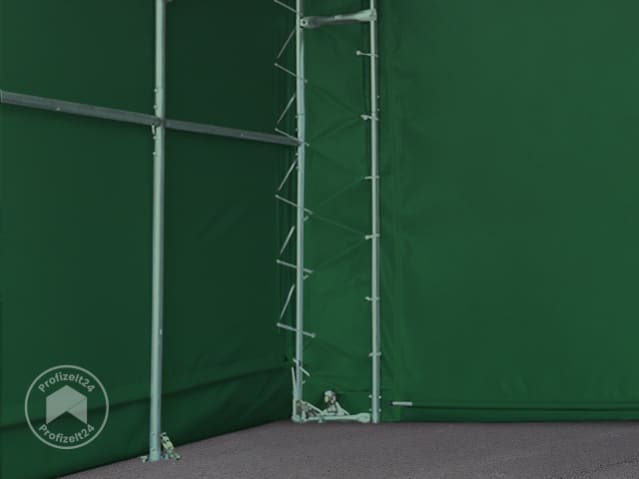

- für die horizontale Spannung der Plane befindet sich an jeder Fußplatte eine Ratsche zur Spannung der Dachplane über die Seiten hinweg
- für die vertikale Spannung wird die Plane an beiden Giebelseiten über ein Spannseilsystem fest justiert
- für den fortlaufenden, strammen Sitz und optimale Stabilität kann die Plane jederzeit nachjustiert werden
Zwei Tore - für maximale Nutzungs-Freiheit.
Auf jeder Giebelseite befindet sich ein großes Reißverschlusstor.
- strapazierfähiges, doppelt vernähtes Reißverschlusssystem
- Tor-Maß: bei einer Breite von 3,0 m erreicht das Tor eine Höhe von 3,4 m
- Lüftungsfenster an den Giebelseiten sichern eine optimale Luftzirkulation und ein ausgezeichnetes Hallenklima
XXL Bodenschürze - Der extra Schutz vor Nässe und Wind
Die verlängerte Bodenschürze liegt umlaufend auf dem Boden auf und schützt den Zelt-Innenraum zuverlässig.
- lässt Niederschlag weit genug vom Zelt ablaufen
- reduziert das Eindringen von Bodenfeuchtigkeit
- stoppt Zugluft
- besitzt Befestigungsösen innen und außen
Statik
Hohe Sicherheit: Die Statik wurde durch ein im Verband Beratender Ingenieure (VBI) eingetragenes deutsches Ingenieurbüro aufgestellt.
Das Ergebnis:
- Volle Aufnahme der nach DIN EN 1991 anzunehmenden Windlast, d.h. bei maximaler gemessener Windstärke standfest. Windstärke 10 und aufwärts ist bei diesem Zelt beispielsweise kein Problem. *4)
- Die aufnehmbare Last für dieses Zelt ist in der Statik berechnet und wird in kg/m² angegeben.*7)
- Die Statik erfolgt auf der Grundlage von den DIN-Normen: DIN EN 1990 1991 1993
- Das Statikhandbuch sowie alle zum Aufbau benötigten Teile sind im Lieferumfang enthalten.
- Für die Bodenverankerung kann je nach Bedarf ein Verankerungssystem für Beton- oder Erdflächen ausgewählt werden.
- Die Statik ist zur evtl. erforderlichen Vorlage bei öffentlichen Stellen geeignet. *8)
Gegen eine Schutzgebühr senden wir Ihnen auch schon vor dem Kauf des Zeltes die Statik zu. Bitte melden Sie sich in diesem Fall bei unserer telefonischen Fachberatung unter der folgenden Telefonnummer: +49 40 608727.
Aufbau
Detaillierter Aufbau in einfachen Schritten. Im Vergleich zum Massivbau leicht und in kurzer Zeit durchführbar.
- Unkomplizierter Aufbau ohne Vorkenntnisse dank Aufbauanleitung und gekennzeichneter Teile möglich
- Kein Fundament erforderlich
- In vielen Fällen ist keine Baugenehmigung notwendig – ggf. können Ihnen hierzu unsere Mitarbeiter Auskunft geben
- Hinweis: Zur Aufrichtung der Konstruktion empfehlen wir eine Hebevorrichtung (Stapler, Radlader, etc.) und zur Montage eine Rollrüstung, Scherenbühne etc.
- Verpackung: Extrem tragfähige Holzkisten mit Stahlrahmen, die Schutz vor Feuchtigkeit und Korrosion bieten
Hinweise zur Anlieferung
- Die Zelthalle wird je nach Größe in einer oder mehreren Boxen per Spedition geliefert
- Für die Entladung der Kiste/n wird ein Stapler oder ein Elektro-Hubwagen mit entsprechender Tragfähigkeit benötigt
- Je nach Produktgröße kann es sein, dass eine Entladung nur über die LKW-Seite durchgeführt werden kann - in diesem Fall ist keine Rampenentladung nach hinten möglich
- Bei Fragen zur Anlieferung wenden Sie sich einfach an unseren Zelthallen-Experten unter der Telefonnummer +49 40 608727-17.
Service
Profitieren Sie von unseren einzigartigen Garantien und unserem hervorragenden Service. Bei uns steht der Kunde im Mittelpunkt.
- 10 Jahre Durchrostungsgarantie auf das Gestänge (Garantiebedingungen einsehen)
- 5 Jahre Garantie auf die geschlossene, korrekt montierte PVC-Plane (Garantiebedingungen einsehen)
- Wir garantieren Ihnen ab Kauf, dass wir für dieses Produkt 10 Jahre lang Ersatzteile für Sie bereit halten
- Sicherer Einkauf durch modernste Zahlungssysteme und Verschlüsselung
- Individuelle, kostenlose Beratung
- Schneller, versicherter Versand
- Aufbauleitungsservice auf Anfrage: Kontaktieren Sie unsere Mitarbeiter für mehr Informationen
- Service und Support
Lieferumfang
- feuerverzinkte Stahlkonstruktion
- durchgehende Dach- und Seitenplane
- 2 Giebelteile mit Reißverschlusstor
- Inkl. Voll-Stahl-Erdnägel - Länge ca. 100 cm
- Abspannseile
- Aufbauanleitung
- Statik-Buch
Sicherheitshinweise
- Bitte beachten Sie die Sicherheitshinweise in der Aufbauanleitung.
